Pressure Sensor

QNTB QNIB

Measuring range 0~400MPa
mVDC Output
0.25%FS（ONIB）,0.5%FS（QNTB）accuracy
PDF：QNTB QNIB
INQUIRY

Series QNTB/QNIB

General Purpose Pressure Sensor

QNTB/QNIB sensing element has excellent temperature properties by adopting a self temperature compensation gauge.A diaphragm and a pressure port are configured as one body for the prevention of leakage.It has superior durability for an instant over pressure.

Feature

-Self temperature compensation foil strain gauge

-Measuring range 0~400MPa

-mVDC Output

-0.25%FS（ONIB）,0.5%FS（QNTB）accuracy

-Stainless steel media-wetted materials

Applications

-Process control

-Hydraulics & Pneumatic

-Compressor Control

-Chillers

-Refrigeration Equipment

SPECIFICATIONS

		QNTB		QNIB
Range
	0~1，2，3，5，10，20，30，35，50，100，250，400MPa（Gauge） -0.1~0，1，2，3，5，10，20，30，35，50，100，250，400MPa（Gauge）
Performance
Accuracy	±0.5%FS（RSS）		±0.25%FS（RSS）
Thermal Effect on Zero	±0.05%FS/℃		±0.02%FS/℃
Thermal Effect on Span	±0.05%FS/℃		±0.02FS/℃
Compensated Temperature Range	-10~70℃		-20~80℃
Operating Temperature Range	-20~80℃		-30~100℃（Optional -30~120℃）

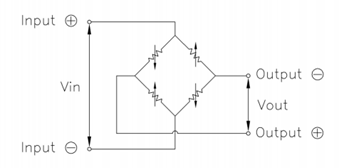

Electrical
Excitation	12VDC Max.
Sensitivity	1.5mV/V（1.0mV/V：1MPa，400MPa）
Input Impedance	350Ω（nominal）		380Ω（nominal）
Output Impedance	350Ω（nominal）
Insulation Resistance	5MΩ @50VDC Min.

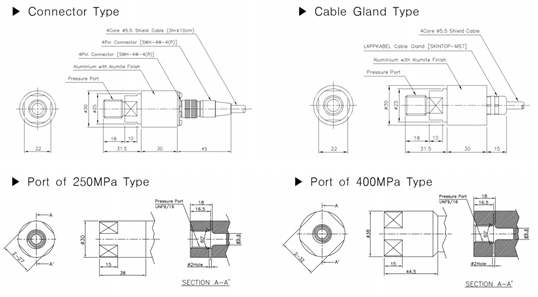

Electrical Connection	Connector，Cable
Physical
Proof Pressure	150%FS Max.（≤100MPa）,120%FS Max.（＞100MPa）
Burst Pressure	200%FS Min.（≤100MPa）,130%FS Min.（＞100MPa）
Vibration	49.1m/s²{5G}，10~500Hz
Shock	981m/s²{100G}
Pressure Port	R(PT)3/8”（≤100MPa），UNF9/16”Female（＞100MPa）
Media - Wetted Materials	Stainless Steel 630
Weight	Approx. 100g（Sensor Only）
